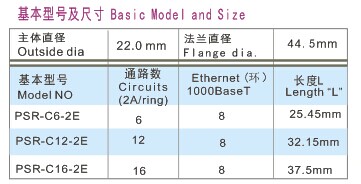

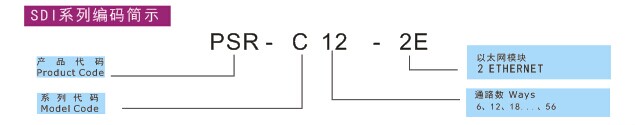

电气性能 |
|
|
通路数 |
6～16路2A/路+4～8路10BaseT,100BaseTx,100BaseT2,1000BaseT |
|
额定电压 |
240VAC |
|
额定电流 |
2A/路， 并联支持5A、10A |
|
绝缘电阻 |
1000MΩ@500 VDC |
|
电气噪音 |
10mΩ @6VDC,50mA,5Rpm |
|
机械性能 |
|
|
转速 |
300转/分钟 |
|
扭矩 |
0.01N.M |
|
防护等级 |
IP 54 |
|
接触材料 |
贵金属：金-金 |
|
导线规格 |
12色AWG#28 Teflon高温线+以太网专用线 |
|
设计寿命 |
5000万转 |
|
环境性能 |
|
|
工作温度 |
-40℃~+80℃ |
|
机械振动 |
MIL-SID-810E |
|
环境湿度 |
60% |
|
环保认证 |
Lead Free, RoHS compliant |
|
CE Certified |
YES |
|
滑环寿命由滑环工作转速，工作环境和工作温度等决定 |
|
|
可选项 |
|
|
多样化外形、支持更多安装要求 |
|
|
可指定导线长度 |
|
|
导线出口方向可选 |
|
|
可附加连接器和热缩管 |
|
|
支持更高转速：5000Rpm |
|

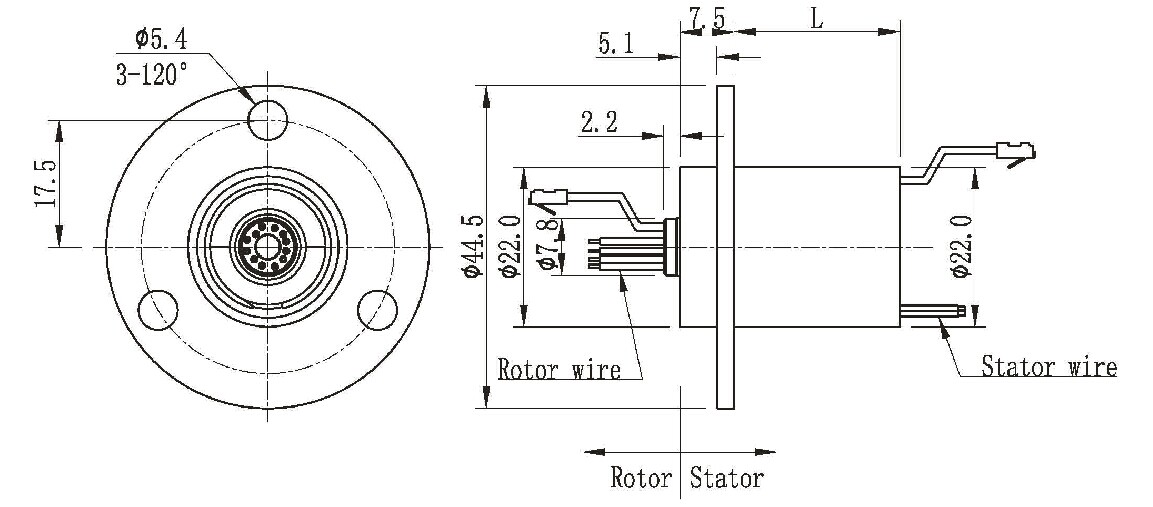

FPI64T][P85VV.jpg)
¤安装说明
1. 安装导电环
将导电环固定在设备需要安装的位置

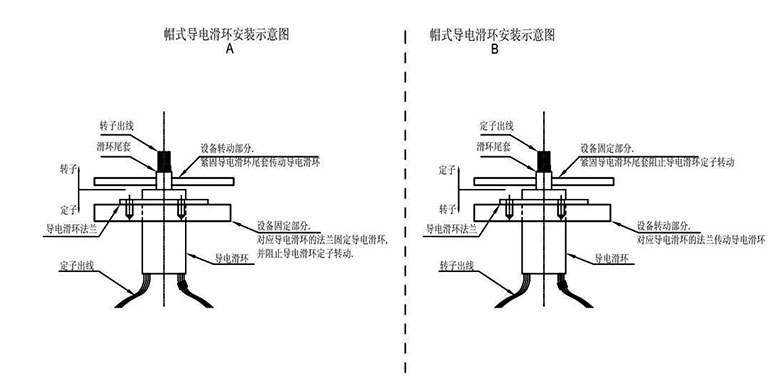

法兰与设备固定部分安装方法：（结合图纸A使用）
A. 把滑环安装在需要的位置并把配套的螺丝朝径向锁紧。最大力矩25 lb-in（不能超过）
B. 把导线排好并做必要的连接，需防止导线妨碍滑环的自由旋转，不能压迫导线以至导线折弯，否则最终将导致导线折断而引起的事故
法兰与设备旋转部分安装方法：（结合图纸B使用）
A. 主体端面∮110圆面上3个M3×8的孔与设备固定部分相连，用3个M3（最大外径）的螺丝安装好定子
B. 把导线排好并做必要的连接，需防止导线妨碍滑环的自由旋转
C. 在锁紧螺丝前，请先转动导电环，让导电环自动找正转轴中心后，再锁紧螺丝
警示:
因为滑环和客户具体应用之间可能存在机械误差，不推荐在滑环两头强行紧固安装（例如锁死定子或转子以至在旋转时无间隙），否则可能导致过早损伤滑环。
注意事项:
1.装配时保持滑环主体部分与转动轴紧密相连
2.固定部分螺母不松动
3.定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线
2. 检查、测试
A: 检查各固定处是否固定牢固,可靠
B: 慢慢旋转转动轴,注意观察导电环是否均衡旋转
