高速滑环

产品类型:高速滑环 产品型号:PSR-HSB-10
PSR-HS包括PSR-HSA和PSR-HSB两种端部安装的高速滑环,最高转速可12000Rpm,中心不带通孔,适合安装在轴端.采用90度V型槽设计,使用接线柱或直接出线方式,方便连接;低力矩,低损耗,接触材料使用金,降低电气噪音,保证弱电信号传输可靠性.而且高速旋转不需要冷却;小巧轻便的设计,适合连接应变仪,热电偶,旋转仪器的传感器等各类精密仪器设备...
  • 性能

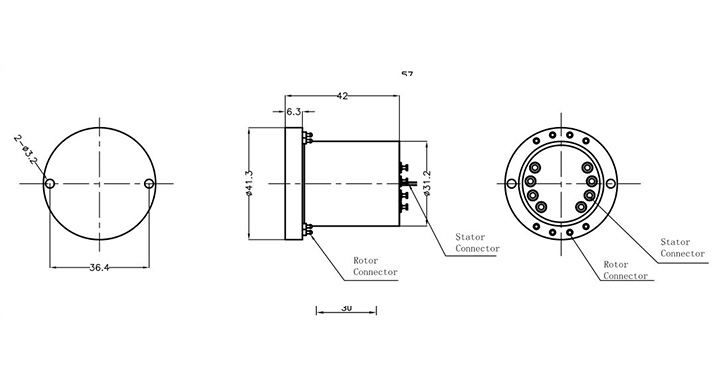

  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

电气性能

可选项

通路数

1-10路

可选接线柱或直接出线方式

额定电压

380VAC

支持电源、信号、液体、气体的混合传输

额定电流

2A/路, 线路并联5A10A/路

支持更多通路数

绝缘电阻

1000MΩ@500 VDC

支持更高额定电流和额定电压

耐压

600VDC @50HZ


电气噪音

10mΩ @6VDC,50mA,5Rpm

可选转速:100Rpm、2500Rpm、5000Rpm、10000Rpm

机械性能

环境性能

过孔直径 20mm(可选3-100mm) 工作温度 -40℃~+80℃

转速

12000转/分钟

储存温度

-45℃~+85℃

扭矩

10N.M

机械振动

MIL-SID-810E

防护等级

IP 54(可选IP68)

环境湿度

60%

连接方式 接线柱 CE Certified YES

接触材料

贵金属

环保认证

Lead Free, RoHS compliant

使用寿命

1亿转

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

¤ 特性


  • 紧凑化设计,小巧轻便
  • 高速滑环专用技术和工艺,超长寿命设计
  • 支持热电偶,高速数字信号传感信号等微弱信号稳定传输
  • 高质量不锈钢外壳,防尘密封,环境适应性强
  • 可满足现在工业领域广泛使用
¤ 运用领域


1.工业机器:

   加工中心、绕线机、端面加工机

2. 旋转工作台

   电池机械、灌装机、吹瓶机、旋转印刷机

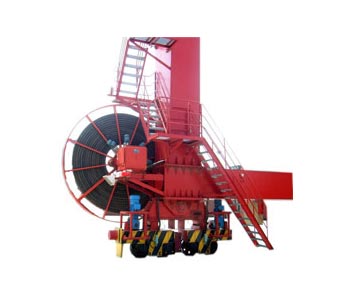

3.电缆卷筒

   港口机械、重型吊臂、工程机械、塔台

4.试验设备

   离心测试台、分离机

5.机器人

   包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备

   汽车展台、旋转门、产品展台、旋转餐厅

7.医疗设备

   无影手术灯
