首页>产品中心>过孔式滑环

过孔式滑环

产品类型:过孔式滑环 产品型号:PSR-T50
PSR-T50是一款经济合算的过孔型导电滑环,过孔直径为50mm,外径为119mm;灵活的模块化设计,集电源,数据信号传输为一体。低压力,低摩擦,低损耗的刷式接触设计,实现免维护超长时间运转。...
  • 性能

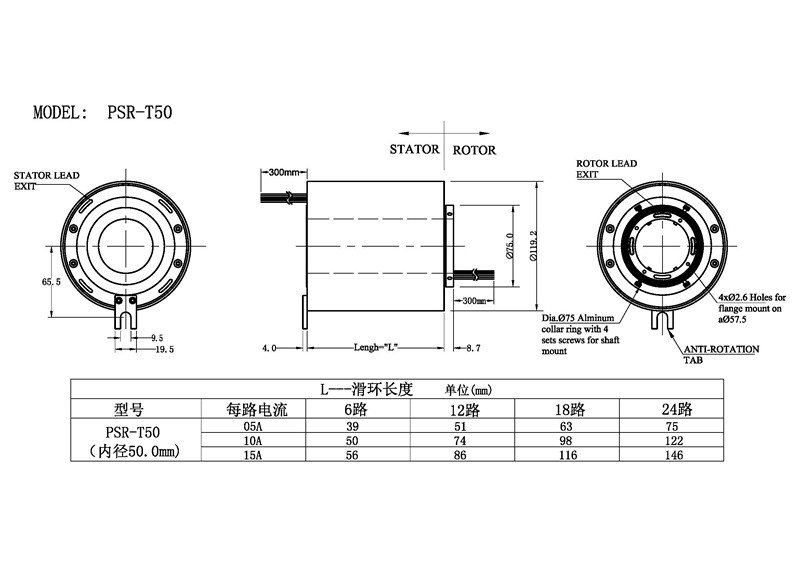

  • 尺寸图
  • 特征
  • 安装方法

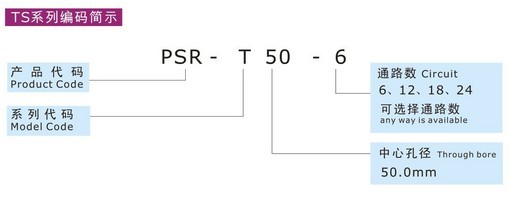

  • 订货号
  • 下载

电气性能

可选项

通路数

6-246

可装配法兰盘

额定电压

380VAC

导线出口方向、长度可选

额定电流

5A/路、 10A/路、15A/

支持更多通路数

绝缘电阻

1000MΩ@500 VDC

支持更高额定电流和额定电压

耐压

600VDC@50Hz

可选更高转速:1000/分钟、2500/分钟、5000/分钟等

电气噪音

10mΩ@6VDC,50mA,5Rpm

机械性能

环境性能

过孔直径

50mm

工作温度

-40~+80

转速

300/分钟

储存温度

-45~+85

扭矩

40N.cm

机械振动

MIL-SID-810E

防护等级

IP54(可选IP68)

环境湿度

60%

导线规格

121.0mm2Teflon高温线

CE Certified

YES

接触材料

贵金属

环保认证

Lead Free, RoHS compliant

使用寿命

5000万转

*滑环寿命由滑环工作转速,工作环境和工作温度等决定

¤ 特性

  • 独特接触设计提供更长寿命及免维护稳定运转(无需润滑剂)
  • 模块化设计,满足更高电流,转速,外形等需求
  • 多样化外形,支持更多安装要求
  • 支持信号,电源及其混合传输
  • 可支持1-126通路扩展
  • 可满足现在工业领域广泛使用的
¤ 运用领域

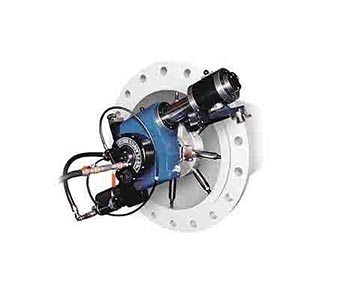

1.工业机器:

   加工中心、绕线机、端面加工机

2. 旋转工作台

   电池机械、灌装机、吹瓶机、旋转印刷机

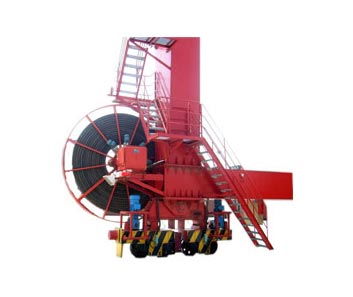

3.电缆卷筒

   港口机械、重型吊臂、工程机械、塔台

4.试验设备

   离心测试台、分离机

5.机器人

 包装设备、堆垛机、工艺控制设备、紧急照明设备

6.展览/显示设备

   汽车展台、旋转门、产品展台、旋转餐厅

7.医疗设备

   无影手术灯


¤安装说明


1. 安装导电环
    将导电环固定在转动轴上: 将导电环穿过转动轴


主轴安装部分:(结合图纸使用)
A. 把滑环安装在需要的位置并把配套的螺丝朝径向锁紧。最大力矩25 lb-in(不能超过)。
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转,不能压迫导线以至导线折弯,否则最终将导致导线折断而引起的事故

外壳安装部分:
A. 主体端面上有止转片用螺丝使滑环定子与设备固定部分相连。
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转。、
C. 在锁紧螺丝前,请先转动导电环,让导电环自动找正转轴中心后,再锁紧螺丝。


警示:
         因为滑环和客户具体应用之间可能存在机械误差,不推荐在滑环两头强行紧固安装(例如锁死定子或转子以至在旋转时无间隙),否则可能导致过早损伤滑环。

注意事项:
   1.装配时保持滑环主体部分与转动轴紧密相连,
   2.固定部分螺母不松动,
   3.定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线;
