SDI飞机吊舱滑环

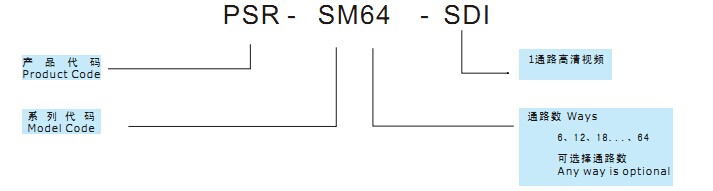

产品类型:SDI高清滑环定制 产品型号:PSR-SM64-SDI

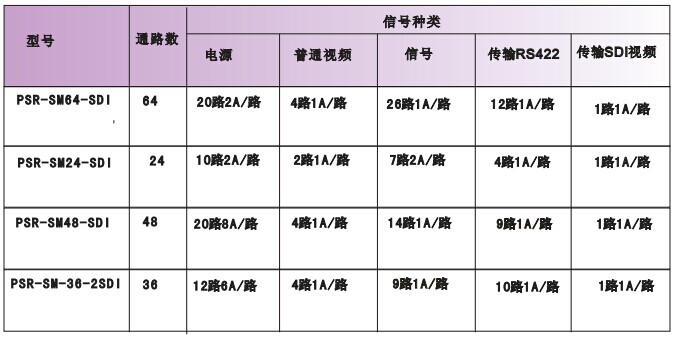

    PSR-SM64-SDI是一款多通路(1-64路)的飞机吊舱专用滑环,可传输电源和信号,并组合1路SDI视频信号,SDI信号频率可达DC-2.3G,具有体积小,重量轻,低扭矩,高可靠性等特点。适合传输电源、控制信号、通讯 信号、普通视频以及高清视频等信号,可根据客户需求定制外形,特殊处理后还可可传输Fast USB、RS485、RS422、Canbus、Profibus、Ethernet,EtherCAT、及FireWire等信号 。...
  • 性能

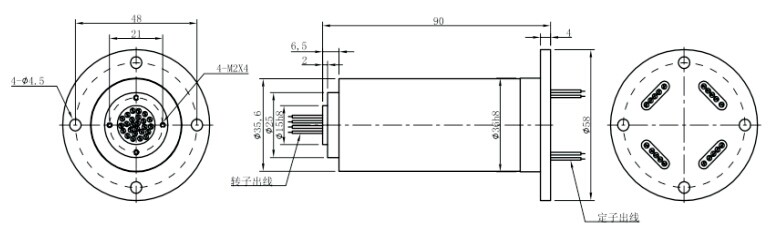

  • 尺寸图
  • 特征
  • 安装方法
  • 订货号
  • 下载

电气性能

可选项

通路数

1-64

可装配法兰盘

额定电压

240VAC

导线出口方向、长度可选

额定电流

2A/路, 并联支持5A10A

支持更高额定电流和额定电压

绝缘电阻

1000MΩ@500 VDC

可选更高转速:500Rpm

耐压

600VDC @50HZ

支持更高温度

电气噪音

70mΩ @6VDC,50mA,5Rpm

机械性能

环境性能

转速

50Rpm

工作温度

-40+80

扭矩

0.01N.m

机械振动

MIL-SID-810E

防护等级

IP54

环境湿度

60%

接触材料

贵金属:金-

环保认证

Lead Free, RoHS compliant

导线规格

12AWG#28 Teflon高温线

CE Certified

YES

设计寿命

3000万转

*滑环寿命由滑环工作转速、工作环境和工作温度等决定

SDI旋转接头性能规格

频率

DC-2.3GHz

电压驻波比起伏

+/-0.05

插入损耗

0.65 dB /1GHz Max

预计寿命

200million revolutions

插入损耗起伏

 +/-0.05dB

工作温度

-40 to 80 C

回波损耗

-18dB/1GHz Max

储存温度

-50 to 85 C

输入输出

RG -179/U

接头类型

BNC/F

最大转速

50Rpm

阻抗

75ohms

电压驻波比

VSWR1.3

额定电流

DC 1A Max

SDI飞机吊舱滑环


主要特点

 紧凑化设计,体积小,重量轻,满足狭窄的空间要求

 低扭矩,多通路,高可靠性
支持传输电源,信号,普通视频,RS422,SDI高清视频信号
典型应用
高清CCTV监控系统/高清云台
电气测试设备
医疗设备
机器人
飞机吊舱

¤安装说明

1. 安装导电环


将导电环固定在设备需要安装的位置

法兰与设备固定部分安装方法:(结合图纸A使用)
A. 把滑环安装在需要的位置并把配套的螺丝朝径向锁紧。最大力矩25 lb-in(不能超过)
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转,不能压迫导线以至导线折弯,否则最终将导致导线折断而引起的事故

法兰与设备旋转部分安装方法:(结合图纸B使用)
A. 主体端面∮110圆面上3个M3×8的孔与设备固定部分相连,用3个M3(最大外径)的螺丝安装好定子
B. 把导线排好并做必要的连接,需防止导线妨碍滑环的自由旋转
C. 在锁紧螺丝前,请先转动导电环,让导电环自动找正转轴中心后,再锁紧螺丝


警示:
       因为滑环和客户具体应用之间可能存在机械误差,不推荐在滑环两头强行紧固安装(例如锁死定子或转子以至在旋转时无间隙),否则可能导致过早损伤滑环。

注意事项:
        1.装配时保持滑环主体部分与转动轴紧密相连
        2.固定部分螺母不松动
        3.定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线



2. 检查、测试


    A: 检查各固定处是否固定牢固,可靠
    B: 慢慢旋转转动轴,注意观察导电环是否均衡旋转
